Le torrette binoculari di Baader Planetarium sono dispositivi ottici basati su un sistema di divisione del fascio mediante prismi, progettati per ripartire il cono di luce proveniente dal telescopio in due cammini ottici equivalenti, mantenendo coassialità e collimazione entro tolleranze molto strette. Il percorso ottico interno è costituito da prismi ad alta precisione, realizzati con vetri ottici selezionati e trattamenti antiriflesso multistrato su tutte le superfici aria-vetro, al fine di massimizzare la trasmissione luminosa e ridurre riflessioni parassite e perdita di contrasto.

Dal punto di vista ottico, l'introduzione della torretta comporta un incremento significativo del cammino ottico (optical path length), generalmente superiore ai 100 mm, rendendo necessario l'impiego di correttori ottici dedicati (Glasspath o OCS). Questi elementi, disponibili con fattori moltiplicativi come 1.7x e 2.6x, consentono il raggiungimento del fuoco e agiscono anche come gruppi correttivi, migliorando la correzione delle aberrazioni fuori asse e cromatiche, in particolare nei sistemi rifrattivi.

Nel caso della MaxBright II, il sistema può essere ulteriormente ottimizzato tramite l'utilizzo di specifici accessori di adattamento Baader, come l'anello ausiliario e l'anello di bloccaggio T-2. Questo set di anelli per adattamento consente il collegamento diretto e a basso profilo tra la torretta e i diagonali T-2, riducendo al minimo il tiraggio complessivo. L'anello ausiliario funge anche da elemento di interfaccia meccanica, permettendo un serraggio stabile e prevenendo rotazioni indesiderate o danneggiamenti superficiali del corpo della torretta . Questa configurazione è particolarmente vantaggiosa nei sistemi a lunga focale, dove è possibile ottenere un setup più compatto anche senza correttori ottici.

Le torrette Baader Planetarium di fascia elevata presentano tolleranze meccaniche molto ristrette, con sistemi di regolazione interpupillare precisi e alloggiamenti per oculari con centraggio accurato, fondamentali per garantire la perfetta sovrapposizione dei due fasci ottici. La qualità dei prismi e la precisione del loro accoppiamento incidono direttamente sulla conservazione del fronte d'onda e sul mantenimento del contrasto.

Dal punto di vista fotometrico, la divisione del fascio comporta una riduzione della luminosità per ciascun occhio, parzialmente compensata dal sistema visivo umano attraverso la sommazione binoculare, con un conseguente aumento percepito del contrasto e della capacità di distinguere dettagli fini. L'integrazione con diagonali prismatiche o a specchio e interfacce standard da 1,25" o 2" consente un'elevata flessibilità d'uso su diverse configurazioni strumentali.

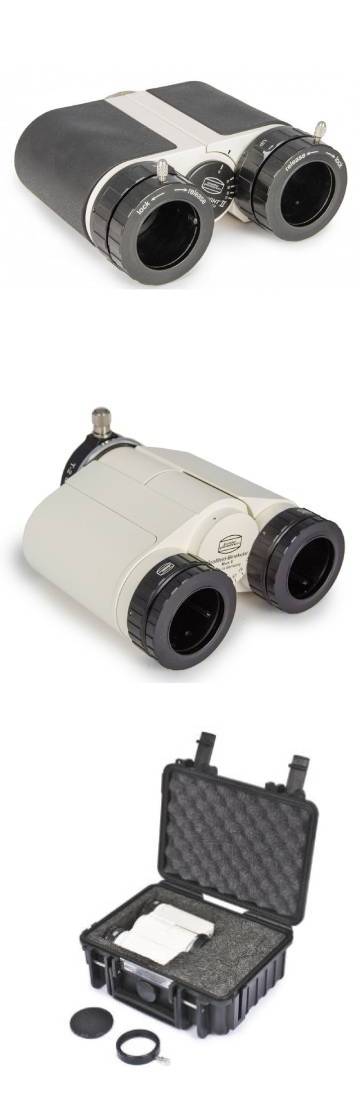

Torretta Binoviewer MaxBright II
La MaxBright II rappresenta la soluzione più compatta e modulare della gamma Baader Planetarium, progettata per offrire un equilibrio tra prestazioni ottiche, ingombri e compatibilità. Il sistema di prismi garantisce una buona trasmissione luminosa e una qualità d'immagine elevata, mentre la possibilità di utilizzo del set di anelli di adattamento T-2 consente configurazioni estremamente corte e meccanicamente stabili. Questa flessibilità la rende particolarmente adatta a diverse configurazioni ottiche e a sistemi che richiedono ottimizzazione del back focus.

Torretta binoculare Mark V Giant
La Mark V costituisce il riferimento di fascia alta, basata su componenti ottici Zeiss e caratterizzata da tolleranze costruttive estremamente ristrette. Il sistema è ottimizzato per preservare il fronte d'onda con la massima fedeltà, garantendo una trasmissione luminosa superiore e una riduzione minima delle aberrazioni introdotte. La meccanica di precisione e l'elevata accuratezza nel centraggio degli oculari assicurano una perfetta collimazione dei due cammini ottici, traducendosi in prestazioni superiori in termini di contrasto, nitidezza e stabilità dell'immagine, particolarmente evidenti in osservazioni ad alta risoluzione.
